Mijia Smart Temperature and Humidity Monitor 3 Mini, BLE, Model: MJWSD06MMC
SoC: TLSR8251, Sensor: SHV4, LCD driver:
AIP31620E

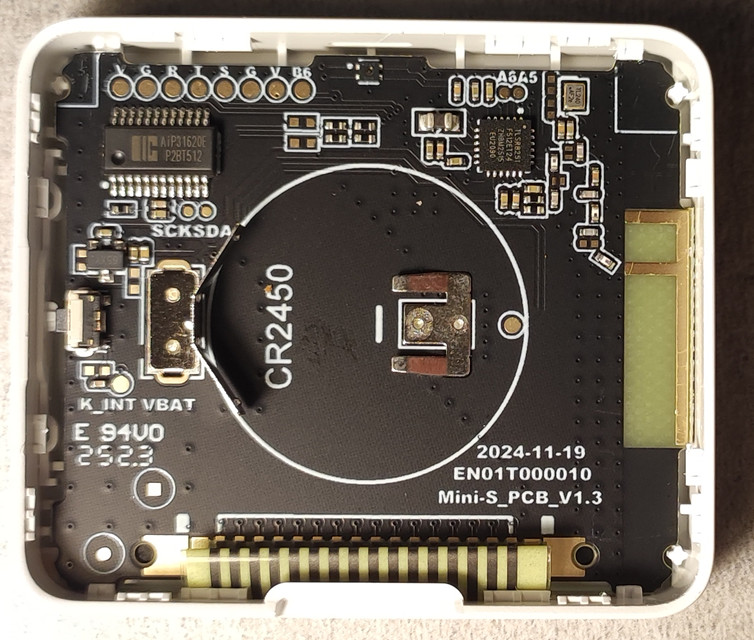

V
Vcc
G
GND
R
RX PB7
T
TX PD7
S
SWS PA7
G
GND
V
Vcc
B6
PB6
SDA
PC2
SCK
PC3
A5
PA5
A6
PA6
PC4
Vbat
PD2
KEY to GND
Original FullFlash
Power consumption of the original firmware:
Averge: 26..29uA, Sleep: 11uA, RF TX: 15mA
