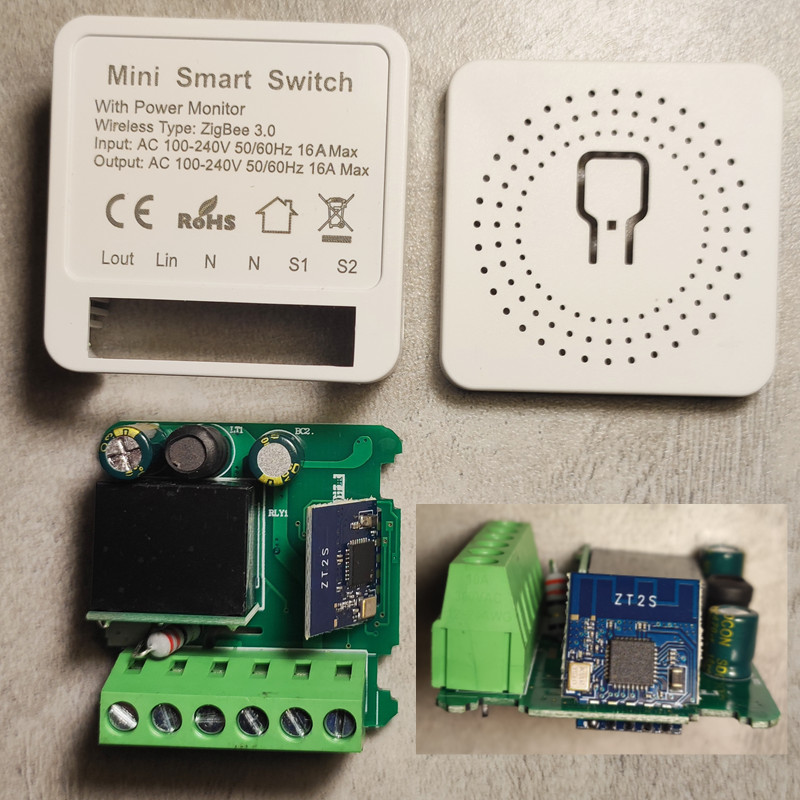

TS000F_TZ3000_xkap8wtb: Tuya ZigBee "Mini Smart Switch"

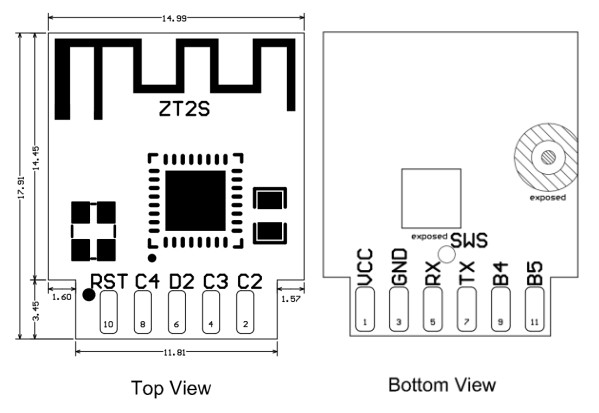

Module ZT2S

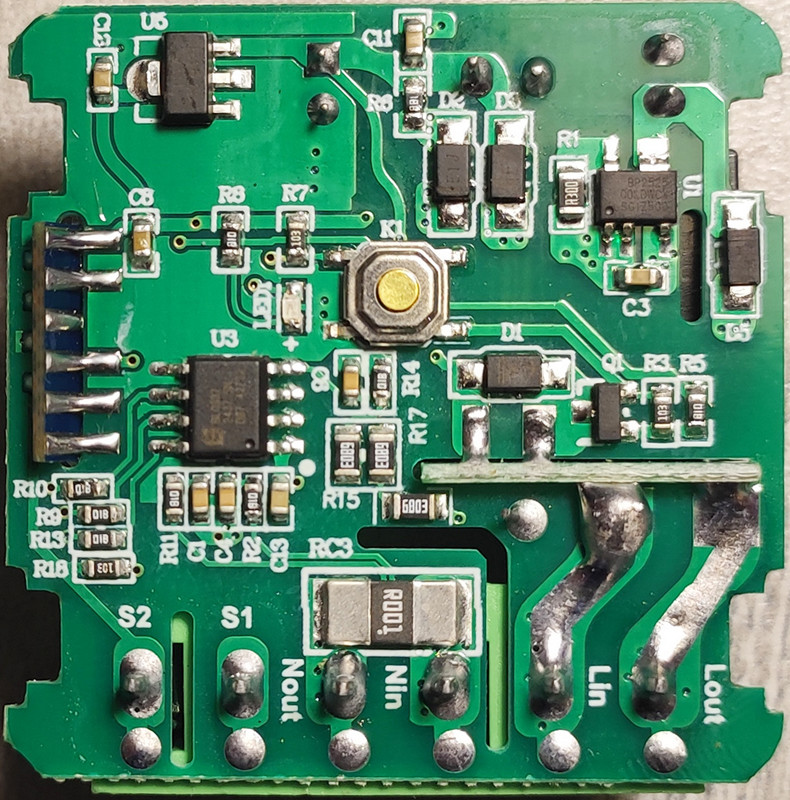

C2 R9 -> pin 7 U3
C3 R10 -> pin 6 U3
D2 LED1 -> R8 -> +3.3V
C4 S2, R18 -> +3.3V
B5 R5/R3, Q1, Relay
B4 R13 -> pin 8 U3
B1(TX) Key, R7 -> +3.3V


FullFlash bin
